隨著光伏技術的不斷創新,，光伏組件已經從十多年前的600V提升到了目前的1500V,，而且在實際工程中得到了應用,。1500V光伏系統以其低成本及更高的發電效率受到眾多用戶的重視,，同時也向1500V光伏逆變器提出了更高的要求,。對于1500V光伏逆變器,，從輸出特性以及效率角度考慮,，三電平拓?fù)涫呛芎玫倪x擇,。本文介紹了一種針對于1500V三電平光伏逆變器而設計的新型IGBT模塊,，介紹了其特點，并給出了其在630kW NPC型三電平逆變器中的應用實例,。
關鍵詞：1500V光伏系統,，逆變器，IGBT,，630kW NPC型三電平
隨著1500V光伏組件的出現,，1500V光伏系統憑借其自身的優勢在工程中的得到了成功應用。首先,，1500V光伏組件可以減少逆變器的直流線纜用量和匯流箱數量,，并且能夠使得光伏發電系統效率提高1.5%~2%；其次,，光伏組件電壓的提升,，可以降低系統的輸出電流，從而能夠降低元件的功率損耗和發熱,，有利于提升光伏發電系統的功率密度,。
與此同時，1500V光伏逆變器技術也發生了變革,，從目前1000V光伏逆變器廣泛采用的兩電平發展到能夠使得1500V光伏逆變器發揮出更佳性能的三電平,。為應對1500V三電平逆變器對功率器件的需求，三菱電機為此開發了專用的三電平IGBT模塊,。
三菱電機新型的三電平IGBT模塊特點：
- 采用三菱電機第六代IGBT硅片,，可以有效的降低IGBT的功率損耗；
- 最高工作節溫為175℃,，減小散熱設計難度,；
- 優化了模塊的內部結構，減小內部的引線電感；
- 采用相同的封裝尺寸,，易于模塊在兆瓦級逆變器中的并聯應用,。
其具體型號及封裝尺寸如下：

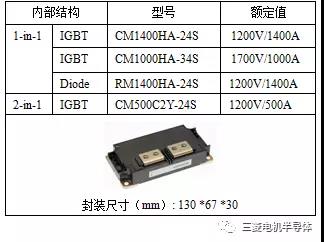

表1??三菱電機新型三電平IGBT模塊列表
新型三電平IGBT模塊的內部電路結構如下圖：

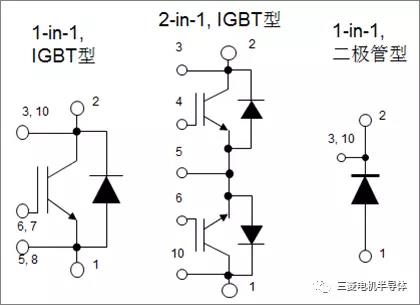

圖1? 新型三電平IGBT模塊電路結構
新型三電平IGBT模塊在NPC三電平電路中的應用
CM1400HA-24S與RM1400HA-24S針對于1500V NPC型三電平電路所設計，其在電路中的位置以及布局如下圖：

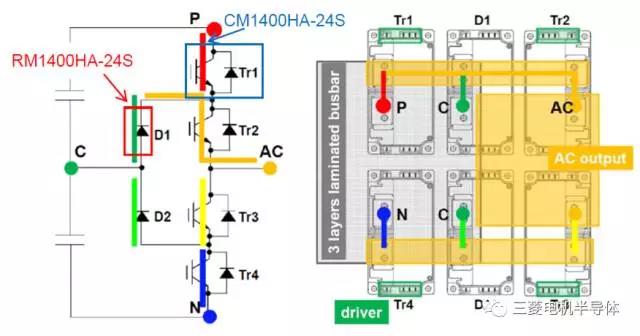

圖2?新型三電平IGBT在NPC三電平電路中的應用
新型三電平IGBT模塊在TNPC三電平電路中的應用

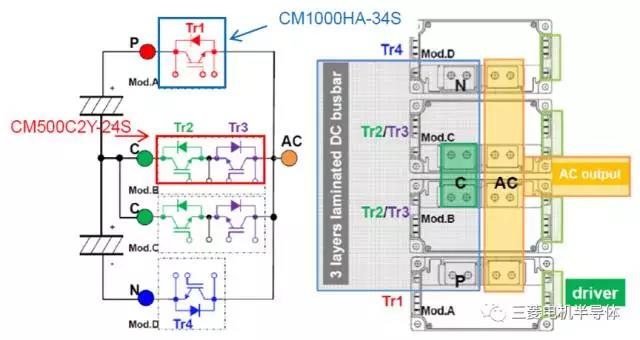

圖3 ?新型三電平IGBT在TNPC型三電平電路中的應用
630kW NPC型三電平
功率組件的電路結構及設計目標
隨著光伏逆變器的功率容量越來越大,，500kW以上的功率等級逐漸成為主流。此設計采用CM1400HA-24S與RM1400HA-24S來搭建630kW?的NPC型逆變器,。結構采用功率單元模塊的設計方法,，方便安裝及并聯擴展至兆瓦級。每個相單元為一個功率組件,，包括4只CM1400HA-24S與2只RM1400HA-24S,，以及散熱器、驅動板,，直流母排和支撐電容等器件,。
其功率組件拓?fù)淙缦拢?/p>

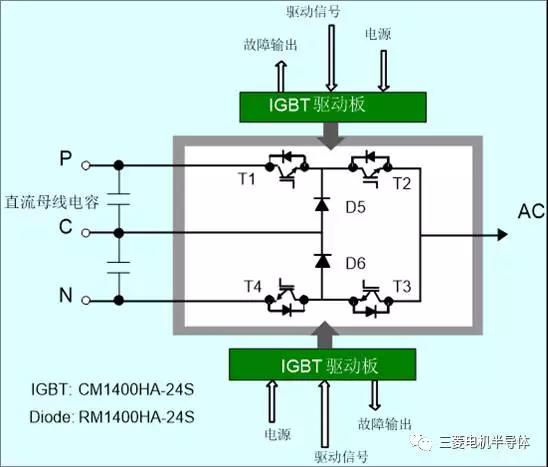

圖4 ?630kW? NPC型三電平功率組件電路拓?fù)?/p>
630kW? NPC型三電平功率組件的設計目標如下：
- 額定輸出功率：630kW
- 最大輸出視在功率：693kVA
- 額定輸出電壓：540Vrms
- 最大輸出電流：741Arms
- 直流輸入電壓：780~1200V
- 最高輸入電壓：1500V
- 冷卻方式：強迫風冷
IGBT模塊的功耗計算
IGBT的損耗包括導通損耗以及開關損耗。我們按照實際工況的100%,、120%以及135%的條件對IGBT以及Diode的損耗以及溫升進行了計算,，其計算條件及結果如下：
計算條件：
Vdc=1200V，按照SPWM方法,，調制度M=0.7348,，Io=741A/889A/1000A，Vac=540V,，Tj=150℃,，F(xiàn)c(Hz)=4.95k，PF=1,，F(xiàn)o=50Hz,，Rg:0Ω。
其中ΔT（j-s）為IGBT或Diode芯片與散熱器之間
的溫度差,。
計算結果如下表：

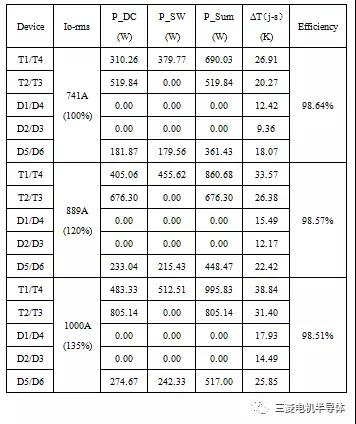

表2 ?IGBT的功率損耗及溫升計算結果

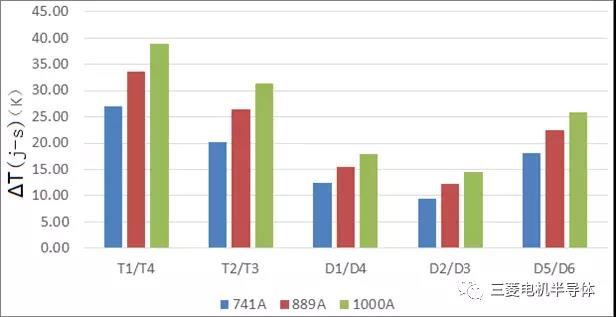

圖5 ?不同負載情況下的IGBT及Diode溫升對比
從計算結果看出,，IGBT及Diode的的溫升在不同的負載情況下均比較理想，結合實際情況下的環境溫度,，采用強迫風冷即可滿足要求,。
IGBT及Diode在散熱器上的布局如下圖，這種布局有利于直流母排的設計,，同時也有利于功率模塊的散熱和驅動板的安裝,。

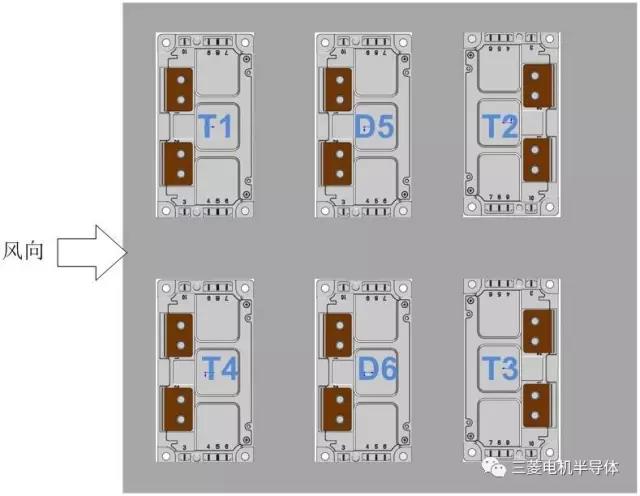

圖6 ?IGBT及Diode在散熱器上的布局圖
?IGBT驅動板的設計
本設計中設置兩塊驅動板，每塊驅動板上包含一個驅動器,，每個驅動器可驅動兩個IGBT,。驅動板與IGBT模塊直接焊接在一起,，驅動板內部含帶有有鉗位及短路保護功能，其部分原理圖及PCB圖如下圖所示,。

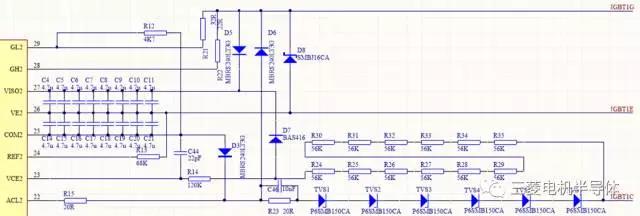

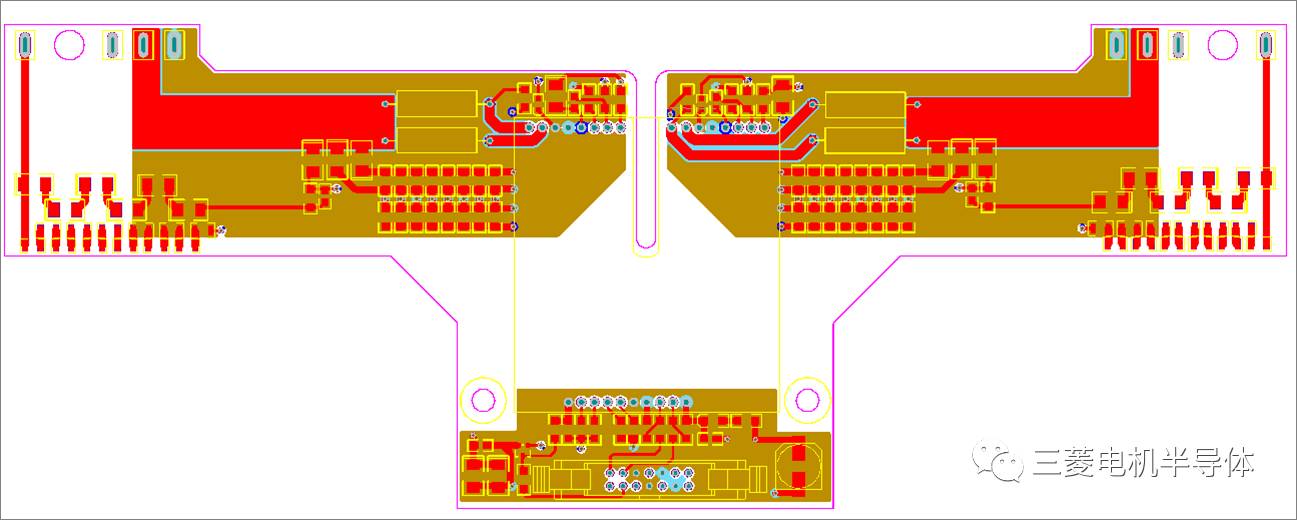

圖7 ?驅動板設計圖
630kW NPC型三電平功率組件的結構設計
630kW? NPC型三電平功率組件的結構設計如下圖,，其尺寸為670*531*215.5mm，保證了散熱的同時還具有很高的功率密度,。

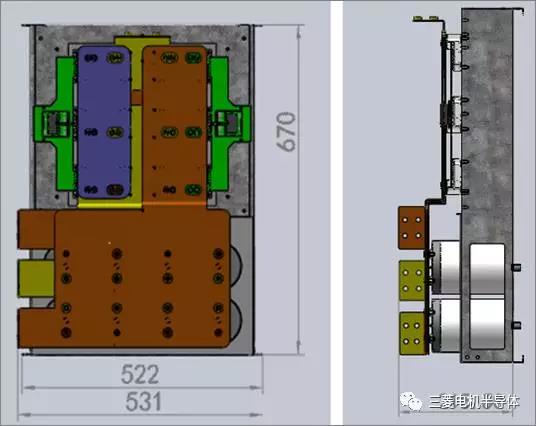

圖8 ?功率單元結構設計圖

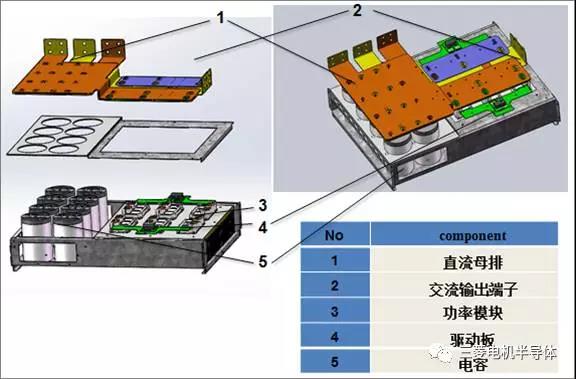

圖9 ?功率單元結構分解示意圖
本文介紹了三菱電機新型三電平IGBT模塊的技術特點以及在630kW NPC型三電平中的應用實例,。實際測試表明IGBT損耗低，安裝方便,；逆變器的設計指標均達到要求,，且具有體積小，功率密度高及易于安裝等優點,。
