電氣工程師知識：住宅小區車庫交流充電樁需要系數取值分析

車載充電機充電曲線

為了分析交流充電樁的需要系數,，首先要了解交流充電樁在充電過程中的電流,、電壓、功率曲線,，為此筆者進行了實際測量,。受測車輛型號為眾泰云100EV，經查其車載充電機額定功率為2. 4 kW,，開始測量時車輛的SOC值（State of Charge,，指電池的荷電量值）為79 %，充電完成后其SOC值為100 %,。

充電過程耗時149 min,。測量過程中，一人在車上監控儀表指示數據（包含充電時間,、充電機溫度,、充電機輸出電壓、充電機輸出電流,、電池組總電壓,、電池組總電流、SOC值,、單體電池最高電壓,、單體電池最低電壓、電池最高溫度,、最低溫度）,，另一人在后臺監控軟件顯示數據（包含輸入電量、輸入電壓、輸入電流,、輸入功率）,。任何一個數據有變化時，兩人分別記錄所有監控?cái)?shù)據的實時值,。在整個監測過程中,，基本上每一分鐘需要記錄一次數據。

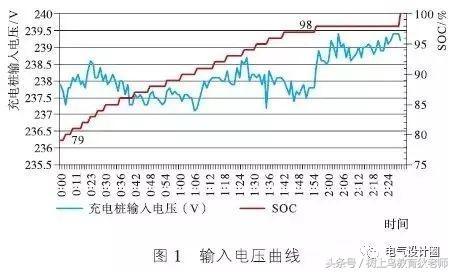

充電過程中交流充電樁的輸入電壓,、輸入電流,、輸入功率、SOC,、電池組總電壓曲線分別如圖1 ~ 圖4所示,。
