交流碼頭岸電供電樁

我司生產的交流碼頭岸電供電樁供電系統簡單，占地面積小,，安裝于碼頭,，港口，港口服務區等場所，具有更高的防護等級（整機出廠前進行三次三防處理），船舶在港口碼頭靠泊期間可通過岸電樁進行供電使用，替代傳統的燃油發電,，岸電樁作為一種氣體排放抑制的手段，使用操作簡便,、無噪音,，岸電樁不僅能實現船舶到港作業的零污染,、零排放，有效降低我國沿海地區大氣污染零排放,，還對引領國內水運作業能源結構調整,、大氣污染防治有重要的示范意義。

交流碼頭岸電供電樁采用模塊化設計,，由嵌入式單片機控制,，包括屏幕顯示、刷卡管理,、掃碼支付管理,、充電接口管理、聯網監控,、電能計量,、安全保護等功能，集監控,、計量,、計費、支付,、保護功能于一體,，為內河船舶靠岸提供安全可控的交流電源。系統配置RS485,、RS232,、CAN和以太網接口，可與本公司云平臺互聯互通,，可與后臺計算機配合通訊,，實現“遙控、遙測,、遙信,、遙調”，運程控制充電以及手機支付功能,，適應船舶充電要求,，是符合新能源技術發展方向的新型充電產品。

交流碼頭岸電供電樁以國標為主要設計依據,，保證供電的安全,、可靠,。

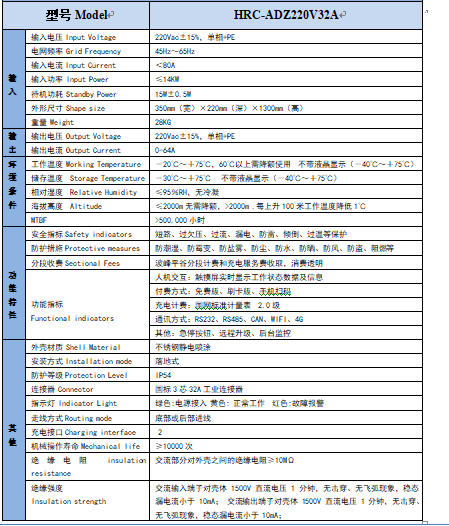

交流碼頭岸電供電樁技術標準：

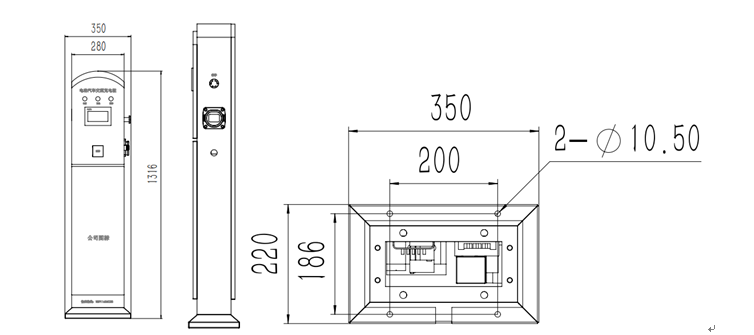

外形尺寸與安裝說明

7+14KW立式：

7+40KW立式：

岸電樁基礎應根據岸電樁產品的土建要求及現行有關規范,、規程進行設計。

安裝步驟：

步驟1：

:將岸電樁底座的箱體拆開

步驟2：

• 水泥基座長500X寬300X高150（高于地面高度）,，長方向面向船舶,；
• 用沖擊鉆打4個直徑10mm孔,，位置尺寸200X186mm，深度不小于100mm（可做預埋件）,；
• 將4顆M8膨脹螺絲擰入安裝座對應的孔內縮緊,。

步驟3：

將岸電樁底座的箱體用拆掉的螺絲固定好

步驟4：

將進線電纜從底座后端（或水泥墩穿線管）穿入岸電樁內部
