HRC系列智能車載充電機具有體積小,，高效率，高防護等級和高抗震等級等優點,。車載充電機直流輸出側接到動力電池正負極,，交流輸入接到車體充電口插座,，通過充電口插座連接市電為充電機供電，實現對電池組的電量補充功能,。電動汽車,，AGV,，洗地機，清潔設備,，牽引車,、電動叉車、高爾夫球車,、觀光車,、UPS后備電源和防爆特殊型電源等

1.產品特點

高達95%的工作效率

較強的保護功能

寬溫級的工作溫度范圍

100%滿載老化測試

可達IP66的高防護等級

汽車級的抗震等級

在充電過程中對電池進行智能溫度補償，最大限度的提高蓄電池壽命

2.產品型號

3.產品工作曲線圖及性能

3.1鋰電池為 CC/CV 充電模式

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 示例曲線圖

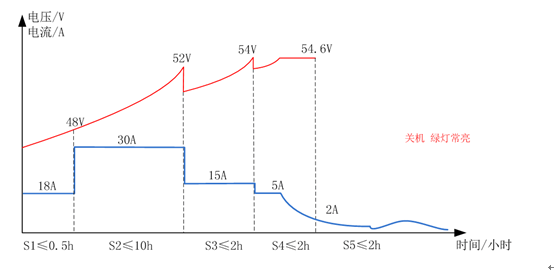

曲線圖說明：

（1）開機：充電機檢測電池電壓,，充電指示燈紅綠交錯閃爍,。

（2）預充電：恒流18A，充電時間0.5h內,，電池電壓到48V時跳轉下階段（時間與電壓取優先到跳轉）,，充電指示燈紅燈長閃。

（3）大電流充電：恒流30A,，充電時間10h內,，電池電壓到52V時跳轉下階段（時間與電壓取優先到跳轉），充電指示燈紅燈長閃,。

（4）降流恒流充電：恒流15A,，充電時間2小時內（時間與電壓取優先到跳轉）電池電壓到54V時跳轉下階段，充電指示燈橙燈長閃,。降流補電

（5）恒壓充電：恒壓54.6V,，充電電流從5A下降到2A時跳轉下階段，充電指示燈橙燈長閃,。

（6）關機：充電電流為2A時延時2小時關機,，充電指示燈綠燈亮。

拓展功能：充電機引出控制線,，有電池關系統控制信號線短接,，實現充電機被動關機。（此功能用戶在下單時特別說明,，產品出廠默認不帶此拓展功能）

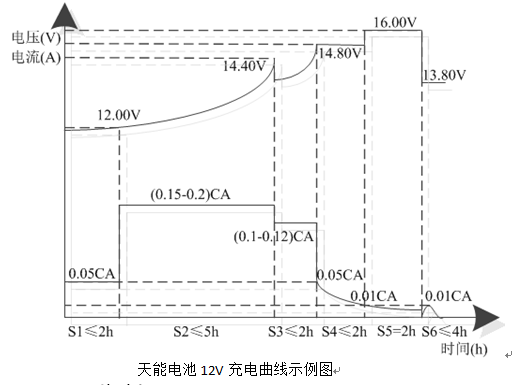

3.2鉛酸電池根據不同的電池品牌類型,，有各種不同的充電曲線。

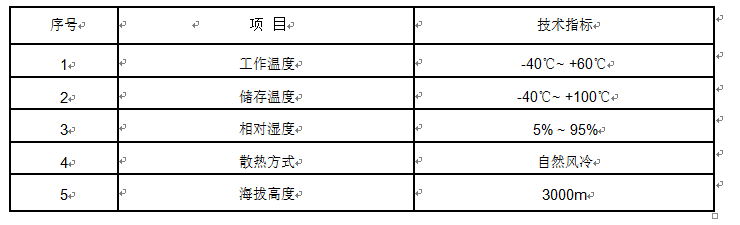

4.工作環境

5.電器特性

1) 保護特性
a) 輸出過電壓保護
b) 輸出過流保護
c) 輸出短路保護
d) 輸出反接保護
e) 充電機過溫度保護
f) 電池過溫度保護

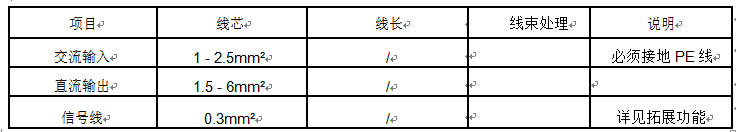

2) 線束要求（可按客戶需求定做）

6,、拓展功能 （可按客戶需求定做）

1) 溫度傳感器接口（鉛酸電池充電機配置）：

建議鉛酸電池充電機配置溫度傳感器,，以檢測電池的溫度并進行充電電壓補償，同時實現電池過熱保護功能,，建議

把溫度傳感器固定在溫度最高的其中一節電池上,。當溫度傳感器不便于安裝在電池上時，可直接將溫度傳感器固定于能檢測到環境溫度的位置，注意不得受充電機散發的熱量所影響,。

2) 12V輸出功能

充電機提供紅,、綠兩路LED接口，其電氣連接與充電機內部電路隔離,，以方便外部應用功能擴展,。LED指示燈輸出接口內部示意圖如下：

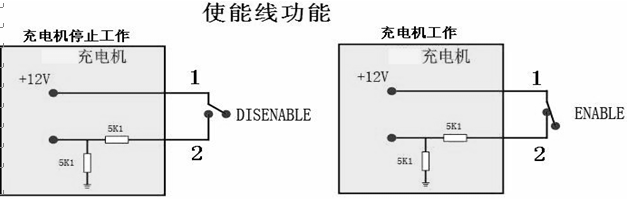

3) 使能信號線（鋰電池充電機配置）

充電機的使能信號線接口與溫度傳感器共用，當充電機被編程為鋰電池充電機時,，溫度傳感器功能失效。使用鋰電池充電機,，必須使用使能信號線控制充電機的工作與關閉,。建議使用帶信號繼電器接口的鋰電池保護板，通過繼電器控制充電機的使能線,，進而控制充電機工作與關閉,。

4) 充電鎖止信號

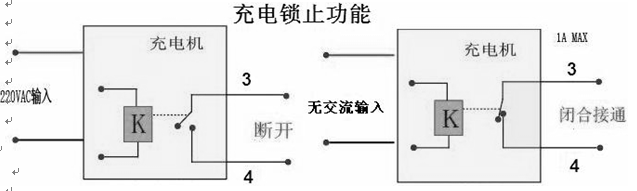

充電機提供一組繼電器常閉觸點做為充電鎖止信號輸出，在充電機不通電時,，觸點接通,；而在充電機接通交流電時，觸點馬上斷開,。觸點的額定電流為1A,，耐壓30V DC/250V AC。

5) 工作信號

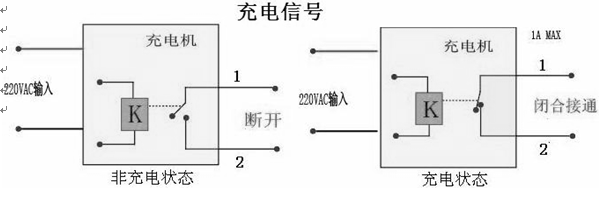

充電機提供一組繼電器常開觸點做為充電信號輸出,，在充電機正常充電時,，觸點接通；而在充電機停止充電時,，觸點斷開,。觸點的額定電流為1A，耐壓30V DC/250V AC,。

7.安規特性

1) 耐壓性能：接線端子對地（外殼）和彼此無電連接的電路之間的介電強度,，應能耐受試驗電壓，試驗電壓為50～60Hz的交流電壓,，測試端子間不應出現電暈,、電離、飛弧或擊穿現象,。

2) 絕緣電阻：充電機中帶電電路與地（外殼）之間的絕緣電阻,，在環境溫度為23±2℃和相對濕度為80％～90％時，不小于20M?,。

3) 接觸電流：當人體或動物接觸一個或多個裝置或設備的可觸及零部件時,，流過他們身體的電流應不大于GB/T13870.1-2008中接觸電流感知閾值要求。接地電阻不大于0.1?，接地導線須用黃/綠相間的雙色線,。

8.電磁兼容性

充電機的電磁兼容性能滿足GB/T 18487.3-2001中11.3條電磁環境測試相關要求

9.防護等級

10.機箱尺寸

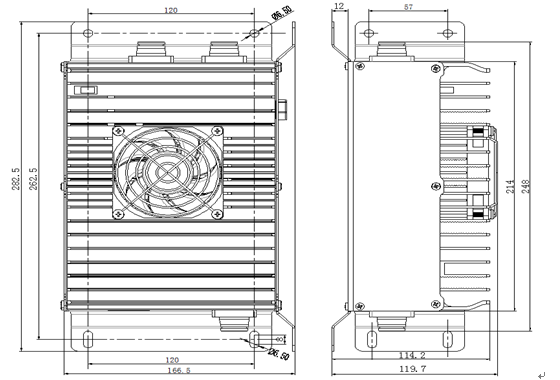

全封閉尺寸圖：長 282.5mm ×寬 166.5mm ×高 119.7mm?? (其他型號詳詢客服人員）

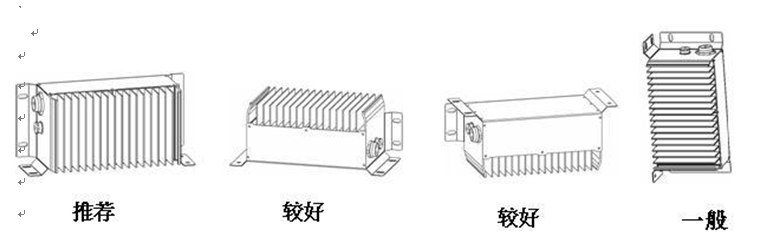

11.安裝方式參考

12.安裝注意事項

充電機安裝板應固定在車上水平面上,，并將散熱器保持垂直，充電機散熱器和周圍應空出 10 厘米以上的空間,，保證良好散熱狀態,。

確保所有通風口都不被堵塞，充電機進行工作時產生的熱氣應保證能通暢地排出車體外,，所處的空間不能為密 封或半密封的狀態,，以防溫度過高而影響充電機正常工作。

請勿將充電機靠近發熱源,，充電機旁須留有足夠的空間以保證通風和接頭插拔方便,，還要考慮防塵，以免充電 機表面灰塵堆積過多而影響充電機的散熱效果,。

充電機安裝位置需考慮防水,，注意避開車輪飛濺的水分以及其它零件如冷凝器等的滴水，以免液體緩慢滲入充 電機內部,，影響充電機的正常工作,。

確保交流供電電壓和電流與充電機允許的輸入電壓和電流一致，如有疑問,，請與供應商聯系或咨詢當?shù)毓╇娋帧?/p>

出于安全和電磁適應性考慮,，充電機配有三孔插頭，適用具有接地線的插座,。

如果交流供電需使用延長線時,，必須確保延長線能承受充電機的最大輸入電流，并使得延長線長度在一定限度 之內,，以免影響充電機正常工作,。

充電機與電池的連接線在最大電流下的壓降盡可做到小于電池電壓的 1%，否則可能影響充電效果,，同時導線的 直徑應滿足所輸出電流值,。

如需要對電池電壓進行補償，注意在對電池電壓進行補償?shù)倪^(guò)程中,，須將溫度傳感器置于電池溫度最高的地方,，如置于兩個電池間的中央?yún)^(qū)域。

如電池工作中發現工作不正?；蛞驯粨p壞,，請立即拔掉電源接頭和充電機接口，并與供應商聯系,。

嚴禁自行拆卸充電機,，隨意打開充電機的機蓋可能會導致觸電危險或其他傷害。

為了防止充電機線束的損壞，請勿將物體置于充電機的線束上或?qū)⒕€束放置易被踩到的地方,，如發現線束被磨 損或毀壞,，請立即更換。
