1 開關電源PCB排版基本要點

　　l.1 電容高頻濾波特性

圖1是電容器基本結構和高頻等效模型,。

　　電容的基本公式是

　　式(1)顯示,，減小電容器極板之間的距離和增加極板的截面積(A)將增加電容器的電容量,。

電容通常存在等效串聯電阻(ESR)和等效串聯電感(ESL)二個寄生參數,。圖2是電容器在不同工作頻率下的阻抗(Zc),。

　　一個電容器的諧振頻率可以從它自身電容量(C)和等效串聯電感量(LESL)得到,，即

　　當一個電容器工作頻率在fo以下時,，其阻抗隨頻率的上升而減小，即

　　當電容器工作頻率在fo以上時,，其阻抗會隨頻率的上升而增加,，即

　　當電容器工作頻率接近fo時，電容阻抗就等于它的等效串聯電阻(RESR),。

電解電容器一般都有很大的電容量和很大的等效串聯電感,。由于它的諧振頻率很低，所以只能使用在低頻濾波上,。鉭電容器一般都有較大電容量和較小等效串聯電感,，因而它的諧振頻率會高于電解電容器，并能使用在中高頻濾波上,。瓷片電容器電容量和等效串聯電感一般都很小,，因而它的諧振頻率遠高于電解電容器和鉭電容器，所以能使用在高頻濾波和旁路電路上,。由于小電容量瓷片電容器的諧振頻率會比大電容量瓷片電容器的諧振頻率要高,，因此，在選擇旁路電容時不能光選用電容值過高的瓷片電容器,。為了改善電容的高頻特性,，多個不同特性的電容器可以并聯起來使用。圖3是多個不同特性的電容器并聯后阻抗改善的效果,。

　　電源排版基本要點1 旁路瓷片電容器的電容不能太大,，而它的寄生串聯電感應盡量小，多個電容器并聯能改善電容的高頻阻抗特性,。

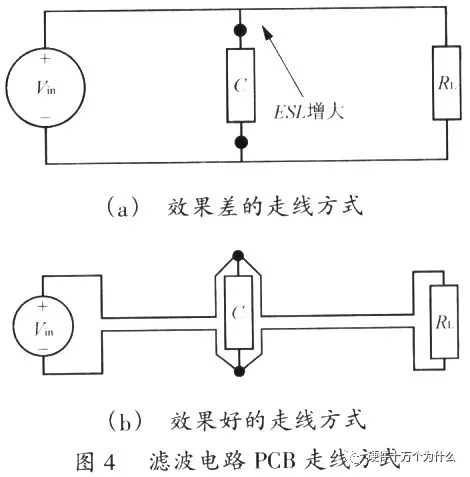

圖4顯示了在一個PCB上輸入電源(Vin)至負載(RL)的不同走線方式,。為了降低濾波電容器(C)的ESL，其引線長度應盡量減短;而Vin,。正極至RL和Vin負極至R1的走線應盡量靠近,。

　　1.2 電感高頻濾波特性

圖5中的電流環路類似于一匝線圈的電感。高頻交流電流所產生的電磁場R(t)將環繞在此環路的外部和內部,。如果高頻電流環路面積(Ac)很大,，就會在此環路的內外部產生很大的電磁干擾。

　　電感的基本公式是

　　從式(5)可知,，減小環路的面積(Ac)和增加環路周長可減小L,。

電感通常存在等效并聯電阻(EPR)和等效并聯電容(Cp)二個寄生參數。圖6是電感在不同工作頻率下的阻抗(ZL),。

　　諧振頻率可以從電感自身電感值(L)和它的等效并聯電容值(Cp)得到,，即

　　當一個電感工作頻率在fo以下時，電感阻抗隨頻率的上升而增加,，即

　　當電感工作頻率在fo以上時,，電感阻抗隨頻率的上升而減小,，即

　　當電感工作頻率接近fo時，電感阻抗就等于它的等效并聯電阻(REPR),。

在開關電源中電感的Cp應該控制得越小越好,。同時必須注意到，同一電感量的電感會由于線圈結構不同而產生不同的Cp值,。圖7就顯示了同一電感量的電感在二種不同的線圈結構下不同的Cp值,。圖7(a)電感的5匝繞組是按順序繞制。這種線圈結構的Cp值是l匝線圈等效并聯電容值(C)的1/5,。圖7(b)電感的5匝繞組是按交叉順序繞制。其中繞組4和5放置在繞組1,、2,、3之間，而繞組l和5非?？拷?。這種線圈結構所產牛的Cp是1匝線圈C值的兩倍。

　　可以看到,，相同電感量的兩種電感的Cp值居然相差達數倍,。在高頻濾波上如果一個電感的Cp值太大，高頻噪音就會很容易地通過Cp直接耦合到負載上,。這樣的電感也就失去了它的高頻濾波功能,。

圖8顯示了在一個PCB上Vin通過L至負載(RL)的不同走線方式。為了降低電感的Cp,，電感的二個引腳應盡量遠離,。而Vin正極至RL和Vin負極至RL的走線應盡量靠近。

　　電源排版基本要點2 電感的寄生并聯電容應盡量小,，電感引腳焊盤之間的距離越遠越好,。

　　1.3 鏡像面

電磁理論中的鏡像面概念對設計者掌握開關電源的PCB排版會有很大的幫助。圖9是鏡像面的基本概念,。

　　圖9(a)是當直流電流在一個接地層上方流過時的情景,。此時在地層上的返回直流電流非常均勻地分布在整個地層面上。圖9(h)顯示當高頻電流在同一個地層上方流過時的情景,。此時在地層上的返回交流電流只能流在地層面的中間而地層面的兩邊則完全沒有電流,。 一日.理解了鏡像面概念，我們很容易看到在圖10中地層面上走線的問題,。接地層(Ground Plane),，沒汁人員應該盡量避免在地層上放置任何功率或信號走線。一旦地層上的走線破壞了整個高頻環路,，該電路會產牛很強的電磁波輻射而破壞周邊電子器件的正常工作,。

電源排版基本要點3 避免在地層上放置任何功率或信號走線,。

　　1.4 高頻環路

開關電源中有許多由功率器件所組成的高頻環路，如果對這△環路處嬋得不好的話,，就會對電源的正常工作造成很大影響,。為了減小高頻環路所產生的電磁波噪音，該環路的面積應該控制得非常小,。如圖l1(a)所示,，高頻電流環路面積很大，就會在環路的內部和外部產生很強的電磁于擾,。同樣的高頻電流,，當環路面積設計得非常小時，如圖11(b)所示,，環路內部和外部電磁場互相抵消,，整個電路會變得非常安靜。

電源排版基本要點4 高頻環路的面積應盡可能減小,。
